钻机提升系统的主要构成

        钻机的提升系统由绞车、井架、天车、游车、大钩及钢丝绳等组成。

        1、绞车：

        绞车是构成提升系统的主要设备，是组成一部钻机的核心部件，是钻机的主要工作机械之一。其功用是：提供几种不同的起升速度和起重量，满足起下钻具和下套管的需要；悬挂钻具，在钻进过程中送钻和控制钻压；利用绞车的猫头机构上、卸钻具螺纹；作为转盘的变速机构和中间传动机构；当采用整体起升式井架时用来起放井架；当绞车带捞砂滚筒时，还担负着提取岩心筒、试油等项工作；帮助安装钻台设备，完成其他辅助工作。常用的JC—50D型绞车为内变速、墙板式、全密闭四轴绞车，JC—45型绞车是五轴绞车，JC—14.5型绞车是三轴绞车。绞车一般由绞车传动部分、提升部分、转盘驱动箱部分、控制部分、润滑部分和刹车机构等组成。

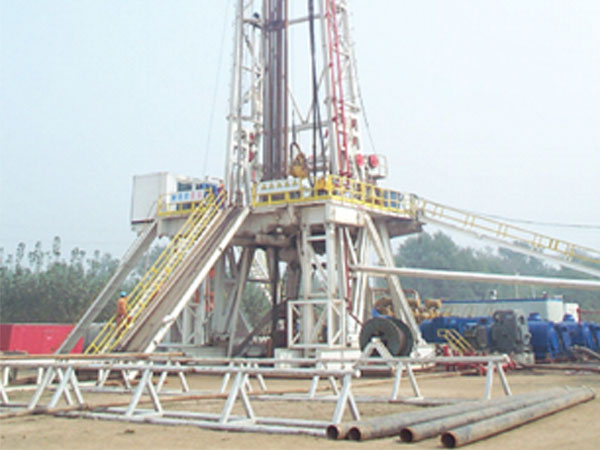

        2、井架：井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成，主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。目前，在国内外石油矿场上使用的井架种类繁多，但就结构型式来讲，一般可分为塔型井架和A型井架两种。

        3、天车：一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。芯轴的直径较大，芯轴的一端或两端有黄油嘴，芯轴里有润滑油道。润滑脂从黄油嘴注入，以润滑轴承

        4、游车：形状为流线型，以防起下时挂碰二层台上的外伸物。同时，游车要保证一定的重量，以便它在空载运行时平稳而垂直地下落。现在，钻机各型游车都是一根芯轴，滑轮在轴上排成一列，其结构与天车相似

        5、大钩：大钩是提升系统的重要设备，它的功用是在正常钻进时悬挂水龙头和钻具，在起下钻时悬挂吊环起下钻具，完成起吊重物、安放设备及起放井架等辅助工作。

        6、 钻井用钢丝绳：钻机游动系统所用的钢丝绳称为大绳。它起着悬吊游车、大钩及传递绞车动力的作用。
